电磁加热节能改造中故障排查-测量IGBT的好坏

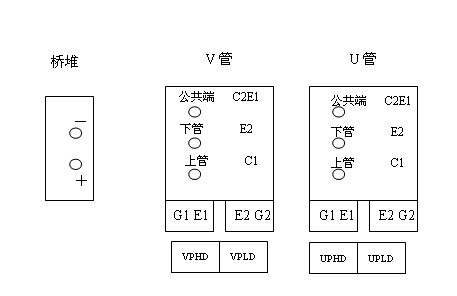

注:如图所示,上面是全桥机的部分接线图,
全桥共有4个IGBT,分别是:
VPHD(G1,C1,C2E1) VPLD(G2,C2E1,E2)
UPHD(G1,C1,C2E1) UPLD(G2,C2E1,E2)
测量IGBT好坏,可以按下面方法来:
如: 测V上管好坏,可以把万用表黑表笔放到:C1,红表笔放到公共端C2E1,①、测量电阻应在0.3-0.5K欧之间,②、交换表笔,读值应为无穷大。
如: 测V下管好坏,可以把万用表黑表笔放到: 公共端C2E1,,红表笔放到E2,①、测量电阻应在0.3-0.5K欧之间,②、交换表笔,读值应为无穷大。
